平板吸波材料泡棉,10mm(可定制3mm-200mm)

yn-p型吸波材料特性介绍

       yn-p型吸波材料是一种实心的泡沫吸收体,在电磁波垂直入射和斜入射情况下均有很好的宽带吸波性能,广泛应用于各种微波暗室。

      采用电脑仿形切割机进行聚氨酯泡沫角锥切割,外形结构美观,尺寸准确,无粉尘脱落,无吸潮变色现象产生。产品规格齐全,满足不同类型暗室、暗箱的使用要求,并有适用于转角、通风口、照明等特殊部位的特殊材料,满足特殊使用需求。



       阻燃性能达到国家b2 级材料标准要求,氧指数≥28%,满足nrl 8093 试验标准要求。



        采用专门设计制造的生产设备和严格的生产工艺控制,确保产品性能的



一致性、稳定性和可靠性,保证整体暗室的性能要求。





yn-p型吸波材料特性和参数



     yn-p型具有良好的阻燃性能,满足美国海军试验室报告nrl8093(1977)试



验 i 耐电压、试验ii 火焰点燃和传播的难易、试验iii 阻燃试验的要求,其氧

指数高、并通过火灾模拟试验,而且阻燃效果持久。功率容量0.8kw/m2,短时



1.0kw/m2。



     材料表面为浅蓝色,也可按用户要求喷色。角锥外形整齐、美观洁净,柔



韧可弯曲。使用温度-50℃~90℃,短时-100℃~120℃。





     yn-p型环保性能良好,所有原材料符合环保要求,主要化学成份无毒,同



时采用先进配方的无机阻燃剂,无挥发无异味无毒性,长期使用阻燃性能稳定无



下降。





yn-p 型(角锥)吸波材料几何尺寸及性能参数:



材料尺寸参考:                                     尺寸单位:毫米

    型号

基底尺寸规格

   规格尺寸

  单元角锥数

单位重量kg/㎡

yn-j—j300



  500×500

300×100×60

     25

      6.8

yn-j—j500

465×55.6×80

      9

        8

yn-j—j700

  400×400

650×200×100

      4

       10

yn-j—j1000

  610×610

1005×305×175

      4

       30



材料性能参考:



     型号



                      反 射 耗 损(-db)

   1

  ghz

   3

  ghz

    6

   ghz

   10

   ghz

    18

    ghz

   40

   ghz

yn-j—j50

   16

   21

   25

    29

    50

   40

yn-j—j100

   20

   25

   30

    40

    50

   50

yn-j—j200

   25

   30

   35

    40

    50

   50

yn-j—j300

   30

   40

   45

    50

    50

   50

















pxb 型(平板)吸波材料几何尺寸及性能参数:



材料尺寸参考                                      尺寸单位:毫米

    型号

   单元基底尺寸

       规格尺寸

   单位重量kg/㎡

  yn-p-p10





     500×500

     500×500×10

       0.65

  yn-p-p20

     500×500×20

       1.3

  yn-p-p50

     500×500×50

       3.2

  yn-p-p100

     500×500×100

       6.2





材料性能参考



  型 号

                        反 射 耗 损(-db)

 1

ghz

  2

 ghz

  3

 ghz

   6

  ghz

  10

  ghz

  18

  ghz

  25

  ghz

 35

 ghz

  50

 ghz

yn-p-p10

 10

  13

  20

  23

  26

  28

  30

  33

  35

yn-p-p20

 12

  15

  22

  25

  28

  30

  32

  35

  38

yn-p-p50

 15

  20

  23

  26

  30

  33

  35

  38

  40

yn-p-100

 19

  25

  28

  30

  33

  36

  39

  42

  45



yn-p型吸波材料安全性指标



氧指数——≥28%,gb/t2406-93,提供国家防火建筑材料质量监督检验中心氧指数检测检验报告;



难燃级——b2 级,gb8624-1997。

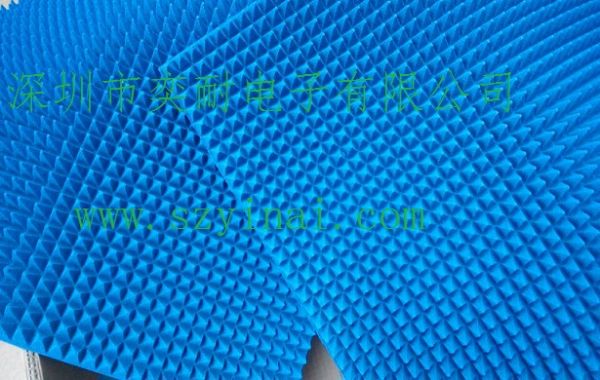

以下实物图一;

角锥吸波材料泡棉,厚度30mm(可定制30mm-1000mm)

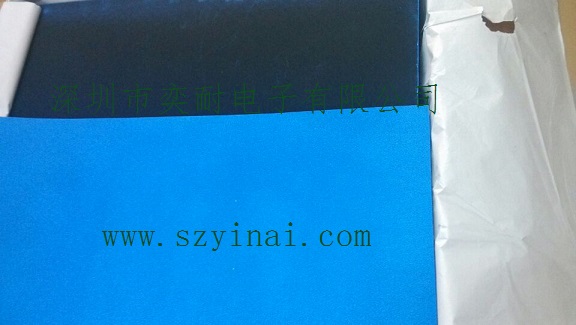

 以下实物图二;

平板吸波材料泡棉,10mm(可定制3mm-200mm)
