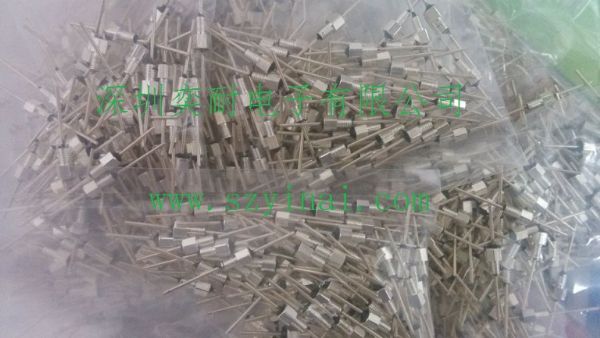

EMI穿心电容滤波器、馈通滤波器是一种三端电容
发布时间:2016.04.11  来源:  浏览次数:2005次

EMI穿心电容滤波器、馈通滤波器是一种三端电容,但与普通的三端电容相比,由于它直接安装在金属面板上,因此它的接地电感更小,几乎没有引线电感的影响,另外,它的输入输出端被金属板隔离,消除了高频耦合,这两个特点决定了穿心电容具有接近理想电容的滤波效果。

通滤波器(穿心电容器)主要应用于信号线、直流电源的高频干扰滤波,具有非常好的滤除高频干扰信号的效果。如屏蔽是信号滤波处理、低噪声放大器输入/出线处理。使用时将馈通滤波器安装在金属板上(如面板、金属外壳等),金属板既做滤波器接地又起到隔离滤波器输入、输出端耦合的作用。

交流、直流穿心电容的抑制频段一般在30Khz~10Ghz,最高插入损耗可打70db以上。

体积小,容量大,耐压高,螺纹安装,方便使用。

成本低,该电容器一个电极外壳直接接地,另一个电极是轴心结构,高频滤波效果好。

用于信号和数据线及交直流电路滤波,防止射频干扰。

环氧树脂密封,能提供良好的环境密封性效果。其高频下的滤波效果最佳。

电容器介质材料采用陶瓷材料,COG、X7R、Y5U等。

材料为铜合金,外壳表面镀镍,插针镀金或者镀银,抗腐蚀能力强。可以根据客户要求自行选择。
