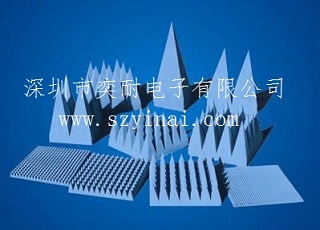

屏蔽海绵、屏蔽吸波泡沫材料

屏蔽海绵、屏蔽吸波泡沫材料



一、mat型薄层橡胶平板吸波材料

厚度薄,可弯曲。在较窄的频率范围内达到最佳吸收。从吸收原理上,属于干涉型。在中心频率,垂直入射反射率rw可达-17~-25db。垂直入射反射率rw可达 -13db、-10db的相对频宽分别为24%和35%。入射角30°内性能变化不大,45°约为  -15db,60°时垂直极化约为-7db,水平极化约为-13db。



mat型为灰色,强度好,耐老化,可-50~+100℃工作,另有硅橡胶型可在-50~+180℃工作。

mat型必须紧贴金属基底使用。

型  号

厚 度

mm

重量

kg/m2

使用频率ghz

垂直入射的反射率

-db

每块大小

mm

mat-15g

1.2

3.7

  ~15

 17~20

200x200

mat-10g

1.7

5.0

  ~10

 17~20

200x200

 mat-9.4g

1.8

5.2

  ~9.4

 17~20

200x200

 mat-5.5g

2.8

9

  ~5.5

 17~20

200x200

    mat-3g

5.5

16

  ~3

 17~20

200x200

    mat-2g

7.5

22

  ~2

 15~20

200x200

二、matt型厚度更薄频带更宽的橡胶平板

频宽、中心频率和材料厚度可以根据客户的要求设计,中心频率较mat型降低为-13~-17db,有的材料低至-10db,但频宽增加很多。

型  号

厚度

mm

重量

kg/m2

使用频率

   ghz

垂直入射反射率 -db

达到-10db频率范围 ghz

 matt-1.5mm,5.5g

1.6

6.8

5.5

15

4.1~6.9

    matt-2.7mm,3g

2.7

11.5

3

15

2.2~3.8

三、mkt型性能各方面接近于mat型,中心频率吸收率略优于mat,频带略窄。

mat/matt/mkt型可贴于雷达底盘、机场照明灯、船航桅杆、磁控管外罩及设备内部等吸收杂波,消除干扰,它必须紧贴金属基底使用,使用温度为-50~+100℃。

mal型橡胶平板多层材料

通过多层电磁渐变以达到宽频带吸收。其中又分双层橡胶平板rr,橡胶圆柱rc和橡胶泡沫复合平板rf。工作频率一般为2~18ghz,紧贴金属基底使用,使用温度-50~+100℃。另有1~18ghz材料。

型  号

厚度

mm

重量

kg/m2

使用频率

ghz

垂直入射的反射率    -db

最大

平均

mal-2~18ghz rr

2.5

11

2~18ghz

5

8

mal-2~18ghz rc

5

13

2~18ghz

8

12

mal-2~18ghz rf

10

10

2~18ghz

8

12

四、yat反射衰减型泡沫平板吸波材料是针对优化反射衰减而设计的,在谐振频率的垂直入射反射率可达-15db以下,使用温度-50~+80℃,重量轻,厚度较薄,必须紧贴金属基底使用。

型  号

厚 度mm

重量kg/m2

使用频率ghz

垂直入射的反射率-db

尺寸mm

 yat-15ghz

3

0.8

  ~15

 15

500x500

  yat-9.4ghz

5

1.2

  ~9.4

  15

500x500

  yat-5.5ghz

9

1.5

  ~5.5

  15

500x500

   yat-3ghz

10

1.8

  ~3

  15

500x500



五、gct隔离衰减型泡沫平板吸波材料是针对优化隔离衰减而设计的,主要用于设备内部吸收表面电流,减少腔体自激。标准厚度为3mm、4mm、6mm和9mm。

型号

3ghz的隔离衰减-db,

10ghz的隔离衰减-db

尺寸mm

gct-30

24

45

500x500

gct-28

20

40

500x500

gct-26

15

34

500x500

gct-24

11

24

500x500

gct-22

7

15

500x500

gct-20

4

7.0

500x500

gct-18

2.5

4.5

500x500

gct-16

1.5

2.2

500x500

gct-14

1.0

1.7

500x500

六、yatt型厚度更薄的平板吸波材料,厚度较yat型薄,吸收性能也有所下降,但使用频带较宽。也有工作于c波段和ku波段的较宽频带吸波材料。

型  号

厚 度mm

重量kg/m2

使用频率ghz

垂直入射的反射率-db

尺寸mm

 yatt-3mm,10ghz

3

0.4

  ~10

  10

500x500

yatt-4mm,4ghz

4

0.5

  ~4

  5

500x500

yatt-6mm,2ghz

6

0.7

  2

  4

500x500

七、yml型是通过电阻渐变而达到宽频带吸收的多层平板型吸波材料,可弯曲,室内使用。另有可室外使用的耐候型材料yml-wp。

型  号

厚 度mm

重量kg/m2

使用频率ghz

垂直入射的反射率-db

尺寸mm

     yml-25

25

2.7

  5~10

  17~25.

500x500

     yml-50

50

5.2

  2.5~10

  17~25.

500x500

yml-100

100

10.3

  1.2~10

  17~25.

500x500

 yml-25wp

25

2

  5~10

  17~25.

500x500

 yml-50wp

50

3.8

  2.5~10

  17~25.

500x500

  yml-100wp

100

7.2

  1.2~10

  17~25.

500x500
