蜂窝芯波导窗，不锈钢材质屏蔽通风板

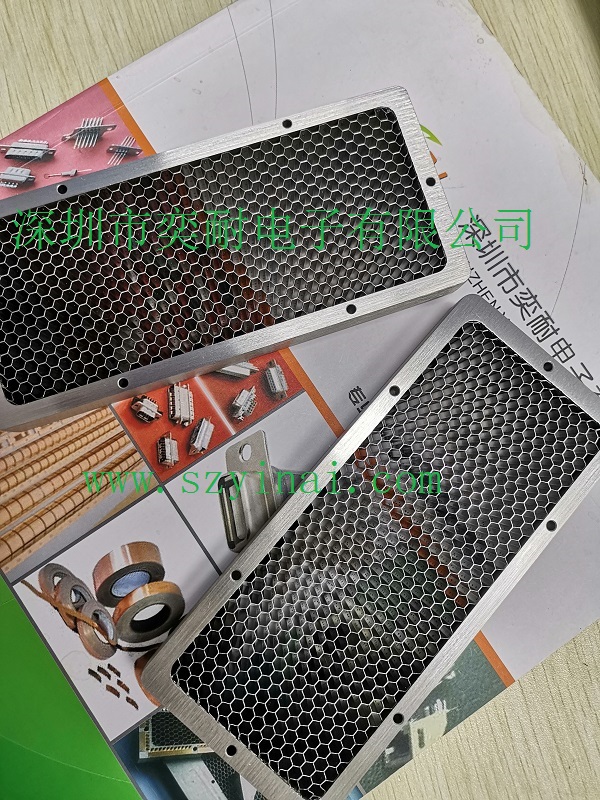

一、 钢制、铜制蜂窝式通风板
钢制蜂窝通风板比铝制蜂窝通风板的物理强度高，一般用在军用的、要求高emi性的场合。标准的蜂窝孔径为3.2mm，
深度为12.7mm。表层可镀锡、镍、镉等来进行环境保护。如设备在野外恶劣的烟雾环境中工作，则需选用黄铜蜂窝通风板。
|
钢制、铜制蜂窝式通风板 |
磁场 |
电场 |
平面波 |
|
100khz |
10mhz |
1ghz |
10ghz |
|
镀层 |
db |
db |
db |
db |
|
镀锡 |
85 |
135 |
115 |
110 |
订货说明：
形状、尺寸、结构、材质、边框是否用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
二、 防尘屏蔽通风板
防尘屏蔽通风板是由三层铝制金属丝网屏夹入坚固的拉制金属中，并装配在框架内。标准的防尘屏蔽通风板的边框上带有防电磁干扰衬垫，它具有优良的屏蔽界面。防尘屏蔽通风板用于有emi防护要求和对空气过滤介质进行通风或进气孔冷却的场合。如大多数标准的鼓风机被固定在防尘屏蔽通风板后部。
|
防尘屏蔽通风板 |
磁场 |
电场 |
平面波 |
|
100khz |
10mhz |
1ghz |
10ghz |
|
镀层 |
db |
db |
db |
db |
|
铬酸盐 |
70 |
120 |
80 |
60 |
订货说明：
形状、尺寸、边框结构、边框是否用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
四、超薄型防尘屏蔽通风板
超薄型防尘屏蔽通风板是一种在铝制框架内夹有可过滤空气中微小颗粒的介质组成。它非常薄厚度约5mm，具有优良的吸尘性、防护性、极低的空气流动限制性。边框上装有防emi屏蔽垫，具有良好的屏蔽界面。超薄型防尘屏蔽通风板的最大尺寸为305x610mm。当滤尘网上附有过量的灰尘时，可随时用肥皂水进行清洗，烘干后不影响性能。
|
超薄型防尘屏蔽通风板 |
磁场 |
电场 |
平面波 |
|
100khz |
10mhz |
1ghz |
10ghz |
|
镀层 |
db |
db |
db |
db |
|
铬酸盐 |
60 |
125 |
75 |
55 |
订货说明：
形状、尺寸、边框结构、是否带过滤膜、边框是否用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求，客户可根据具体需要提供图纸，我们可据设计的图纸进行生产。
五、新型发泡金属屏蔽通风板
这是一种即可解决商用电子设备用打孔金属板或金属丝网emi屏效低的缺点，又可回避军用钢制通风波导窗成本高、重量大、厚度大的特点。这种新型发泡金属屏蔽通风板的显注特点是：厚度薄、重量轻、屏效高。它是由发泡金属和蒙乃尔丝网经特殊工艺组合制成的新型屏蔽通风窗。由于发泡金属的金属微孔尺寸很小，可在有限厚度的前提下达到较高的宽带屏蔽效能和滤尘性能。表层上下拉制的蒙乃尔金属丝网在保护发泡金属（质地较软）的同时，还带有高导磁率的镀镍层，可在低频磁场中有较高的屏效。故目前这种新型产品被广泛应用在各便携式计算机等受空间、环境、屏效、重量限制较严格的场合。
订货说明：
形状、尺寸、边框是否用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
