一、铍铜全金属编织丝网衬垫
屏蔽效能高、耐压性好、不吸收潮气、寿命长
用于机箱，机柜，屏蔽室，屏蔽方舱的缝隙处屏蔽

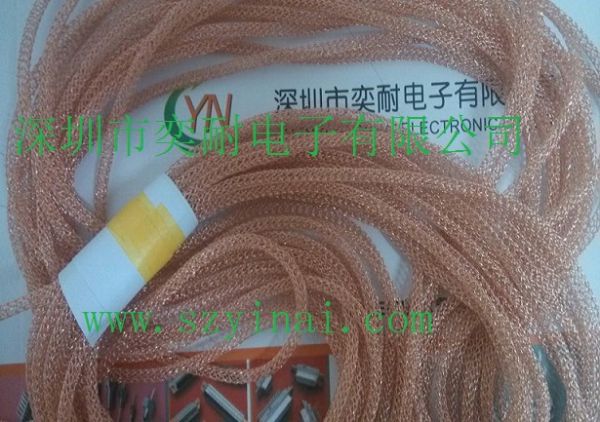

全金属丝网屏蔽衬垫是用可压缩的全金属的镀锡铜包铁（sn cu fe)、镀锡磷青铜(su ph bz)、铝(al)、蒙乃尔（monel镍铜)丝编织成矩形或圆形断面,且编织丝构成许多弹簧状连结环的一种产品，该衬垫具有良好的弹性和导电性。
蒙乃尔（monel镍铜)使用场合最多，因为具有良好的时效性能、拉伸强度和弹簧般的质量；
镀锡、包铜钢（ferrex）可以提供最好的屏蔽效果，但是耐腐蚀性能比较有限；
全金属编织丝网衬垫比较适合固定在沟槽缝隙内安装使用。
二、弹性体橡胶、海绵芯金属编织丝网衬垫
弹性体橡胶、海绵芯金属编织丝网衬垫是把双层金属编织丝网编织在弹性体氯丁橡胶、聚氨酯海绵或硅胶管等弹性体上而组成的。
1、蒙乃尔丝：具有良好的时效性能、拉伸强度、弹簧般的质量，用得最多。
2、镀锡包铜钢：屏效优良，特别是在h场中，但耐腐蚀性有限。
应用场合：

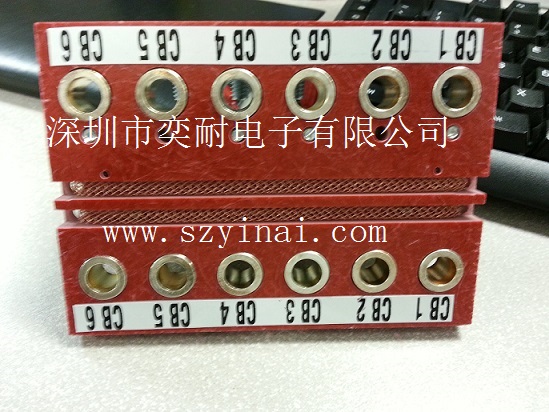

主要应用与机箱门、盖板等活动搭接处，填充缝隙，实现连续导电接触，通常用于军用舱／室、电子机箱、通信机箱等结构的缝隙处。
材质说明：
金属丝：蒙乃尔丝monel、镀锡磷青铜丝sn／ph／bz、镀锡包铜钢丝sn／cu／fe
橡胶芯材：氯丁橡胶、硅海绵橡胶、实心硅橡胶
定货信息：
可根据用户具体需要制作各种尺寸、形状的橡胶芯丝网屏蔽条。如：截面是9.53mm x 12.7mm的海绵芯橡胶丝网屏蔽条。
环境密封丝网组合衬垫：
产品说明：由编织金属丝网和橡胶结合而成，可同时提供电磁密封和环境密封作用。这种衬垫选择应以提供最佳屏蔽效果，同时应确保与金属表面的兼容性。
常用的金属丝有：镀锡铜包钢丝、蒙乃尔丝
密封橡胶有：海绵状氯丁橡胶或硅橡胶
应用场合：
用在要求emi屏蔽和环境密封的场合。背敷压敏胶可有效地固定衬垫。可用于密封门和盖子、可拆的盖板等，也可作为固定屏蔽视窗和通风板界面的结合材料。
性能特点：
自带压敏背胶，可快速安装。能同时提供电磁密封和水汽等环境密封。屏效在100khz-10ghz达90db.
温度范围：
海绵状氯丁橡胶：-50℃～100℃、硅橡胶：-60℃～250℃
定向金属丝网屏蔽衬垫：
产品特点：这是一种将许多独立的细金属丝嵌入到硅橡胶或氟硅橡胶中的屏蔽产品。每根回旋状如弹簧般的金属丝的排列方向都与接触面垂直。具有良好的压缩性、恢复性和牢固性，能满足烟雾试验。
应用场合：用在军事、工业、商业中需要进行emi屏蔽或静电放电的场合。适合在中等压力下、结合面不平整的、忌讳产生碎丝或风尘颗粒的场合。
性能特点：颜色：灰色（实心硅橡胶）淡蓝色（氟硅橡胶）
温度范围：-50℃～＋200℃推荐压力：50psi～100psi
拉制金属丝网衬垫：
产品特点：拉制金属丝网衬垫由是由铝板或蒙乃尔板拉制而成的。该衬垫每平方厘米有31～39个2.54x2.54mm菱形小孔。这种多孔金属丝网如用硅橡胶填充，可达到有效的环境密封和emi屏蔽；未填充硅橡胶的多孔金属丝网可进行高效的emi屏蔽，在屏蔽机箱上被广泛应用。
