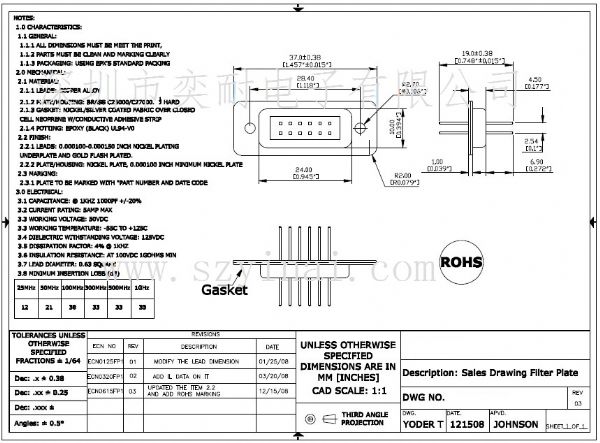

一、贴片滤波阵列板规格尺寸
1、 滤波阵列板的应用
基站、电信设备、线性电源放大器、中继器、医疗设备、遥感器
滤波阵列板可将数据信号输送到远端而不影响其性能。滤波阵列板从1mhz到18ghz或以上提供良好的绝缘性，减少安装的劳力成本，也减少安装时损坏滤波元件的风险。这种滤波阵列板可以通过多种方法很容易的完成它的的连结。
2、滤波阵列板的优点
在电子系统模块间提供emi滤波信号；减少成本又符合emc要求的经济实用的方法；减少工作量无需将滤波器安装在复杂的腔体中；频率超过50mhz时，性能优于表贴的emi滤波器 ；减少由于热冲击和安装时损坏滤波组件的风险；更具可靠性、每根滤波阵列板的的针都经过100%严格测试；在pcb上合理化空间设计、采用复合图表来区别每个滤波阵列板、便于选型；
插入损耗范围: 1mhz - 18ghz
电容量: pi π 型68pf-5000pf c型68pf-4000pf
温度特性: npo, x7r, z5u
温度范围: -55℃-+125℃
最大电压值: 250vdc
最大电流: 10amps
|
