滤波器制造商，滤波器研发制造厂，滤波连接器

发布时间：2020.04.22 来源：浏览次数：2298次

滤波器制造商，滤波器研发制造厂，滤波连接器

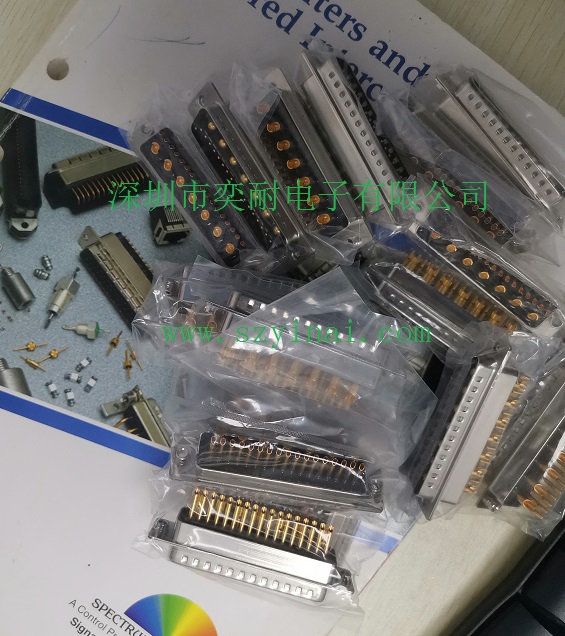

一、普通陶瓷电容D型滤波连接器

应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；

节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；

优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；

插入损耗范围：1M-18GHZ或以上

温度范围：-40℃-+125℃

最大电压植：300VDC

最大电流值：5Amps

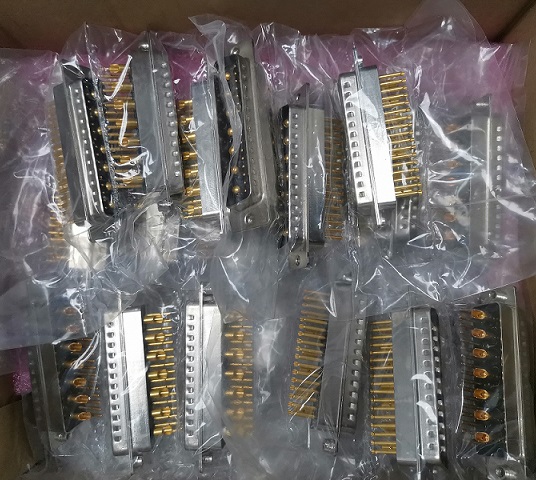

二、高性能D型滤波连接器

应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备；

优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体

式设计提供优越的EMI屏蔽效果；

优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；

多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；

可靠性：连接器的每一针100%经过严格的规范测试、确保整体性能；

插入损耗范围：1M-18GHZ或以上

电容量和温度特性：5000PF NPO Z5U/X7R

温度范围：-55℃-+125℃

最大电压值：1000VDC

最大电流值：5Amps

三、产品定型

VFD-L

X25

芯

连接

端接方式

安装形式

容量

T09

W15

X25

Y37

Z55

P- 针

S- 孔

A-针孔

转接

1:90°,直角,PCB安装,法兰盘至引腿距离.318″8.08mm

2:90°,直角,PCB安装,法兰盘至引腿距离.405″10.29mm

3:90°,直角,PCB安装,法兰盘至引腿距离.590″14.99mm

4:针、孔转换器

5:垂直型PCB安装

6:焊杯

7:加长型垂直PCB安装

H:垂直安装,

带4-40螺孔PCB

端接支架,并带

锁紧

I:直径为.120″

[3.05mm]通孔

J:4-40螺孔（可提供自锁式）

K:M3螺孔

L:4-40内六角孔

参考

下列

列表

四、普通陶瓷电容D型滤波连接器滤波特性：

	电容量		工作电压 DC	最高耐压 DC	最小插入损耗（dB）
	电容量				1 MHz	5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
	容值	公差			1 MHz	5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
A	50pF	±20%	200V	700V	-	-	-	-	-	2	12	27	32
B	180pF	±20%	200V	700V	-	-	-	1	4	12	27	29	32
C	470pF	±20%	200V	700V	-	1	2	5	11	22	30	31	32
D	820pF	±20%	200V	700V	-	1	3	10	16	30	32	32	32
E	1000pF	±20%	200V	700V	-	1	3	10	16	22	32	32	32
F	2000pF	±20%	200V	700V	1	5	8	16	23	32	32	32	32
G	5600pF	±20%	200V	700V	5	11	16	26	32	32	32	32	32
H	47nF	±20%	200V	700V	13	27	32	32	32	32	32	32	32

五、高性能D型滤波连接器滤波特性：

	滤波电路	电容量		截止频率 3bB	最高耐压 DC	工作电压 DC	（MIL-STD-220）最小插入损耗（dB）
		电容量					5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz	2 GHz	5 GHz
		容值	公差				5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz	2 GHz	5 GHz
I	PI	100pF	+100-0%	32	300V	100V	-	-	-	2	6	11	27	40	43	40
J		310pF	±20%	17	300V	100V	-	-	3	7	13	21	36	43	50	45
K		1000pF	+100-0%	3.2	300V	100V	-	5	9	19	30	43	62	70	68	63
L		2500pF	+100-0%	1.3	150V	50V	8	13	18	33	45	58	73	78	70	65
M		4000pF	+100-0%	3.2	150V	50V	8	13	20	35	48	61	76	80	70	65
N	C	375pF	±20%	14	600V	200V	-	-	2	7	13	20	29	35	30	29
O		500pF	±20%	10.6	600V	200V	-	-	3	10	15	22	31	37	33	31
P		830pF	±20%	6.4	600V	200V	-	4	9	16	22	28	35	39	38	36
Q		1000pF	+100-0%	3.2	600V	200V	-	5	10	17	23	30	37	43	44	42
R		5000pF	+100-0%	0.64	300V	100V	10	16	22	30	35	41	50	52	52	50
