屏蔽吸波材料,微波吸波材料
发布时间:2017.05.31  来源:  浏览次数:1266次

屏蔽吸波材料,微波吸波材料



一、MAT型薄层橡胶平板吸波材料

厚度薄,可弯曲。在较窄的频率范围内达到最佳吸收。从吸收原理上,属于干涉型。在中心频率,垂直入射反射率Rw可达-17~-25dB。垂直入射反射率Rw可达 -13dB、-10dB的相对频宽分别为24%和35%。入射角30°内性能变化不大,45°约为  -15dB,60°时垂直极化约为-7dB,水平极化约为-13dB。



MAT型为灰色,强度好,耐老化,可-50~+100℃工作,另有硅橡胶型可在-50~+180℃工作。

MAT型必须紧贴金属基底使用。

型  号

厚 度

mm

重量

Kg/m2

使用频率GHz

垂直入射的反射率

-dB

每块大小

mm

MAT-15G

1.2

3.7

  ~15

 17~20

200x200

MAT-10G

1.7

5.0

  ~10

 17~20

200x200

 MAT-9.4G

1.8

5.2

  ~9.4

 17~20

200x200

 MAT-5.5G

2.8

9

  ~5.5

 17~20

200x200

    MAT-3G

5.5

16

  ~3

 17~20

200x200

    MAT-2G

7.5

22

  ~2

 15~20

200x200

二、MATT型厚度更薄频带更宽的橡胶平板

频宽、中心频率和材料厚度可以根据客户的要求设计,中心频率较MAT型降低为-13~-17dB,有的材料低至-10dB,但频宽增加很多。

型  号

厚度

mm

重量

Kg/m2

使用频率

   GHz

垂直入射反射率 -dB

达到-10dB频率范围 GHz

 MATT-1.5mm,5.5G

1.6

6.8

5.5

15

4.1~6.9

    MATT-2.7mm,3G

2.7

11.5

3

15

2.2~3.8

三、MKT型性能各方面接近于MAT型,中心频率吸收率略优于MAT,频带略窄。

MAT/MATT/MKT型可贴于雷达底盘、机场照明灯、船航桅杆、磁控管外罩及设备内部等吸收杂波,消除干扰,它必须紧贴金属基底使用,使用温度为-50~+100℃。

MAL型橡胶平板多层材料

通过多层电磁渐变以达到宽频带吸收。其中又分双层橡胶平板RR,橡胶圆柱RC和橡胶泡沫复合平板RF。工作频率一般为2~18GHz,紧贴金属基底使用,使用温度-50~+100℃。另有1~18GHz材料。

型  号

厚度

mm

重量

Kg/m2

使用频率

GHz

垂直入射的反射率    -dB

最大

平均

MAL-2~18GHz RR

2.5

11

2~18GHz

5

8

MAL-2~18GHz RC

5

13

2~18GHz

8

12

MAL-2~18GHz RF

10

10

2~18GHz

8

12

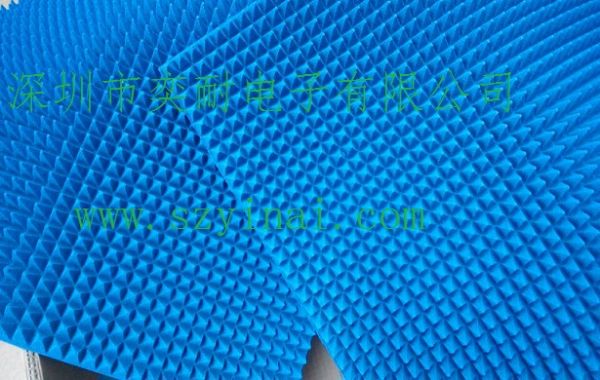

四、YAT反射衰减型泡沫平板吸波材料是针对优化反射衰减而设计的,在谐振频率的垂直入射反射率可达-15dB以下,使用温度-50~+80℃,重量轻,厚度较薄,必须紧贴金属基底使用。

型  号

厚 度mm

重量Kg/m2

使用频率GHz

垂直入射的反射率-dB

尺寸mm

 YAT-15GHz

3

0.8

  ~15

 15

500x500

  YAT-9.4GHz

5

1.2

  ~9.4

  15

500x500

  YAT-5.5GHz

9

1.5

  ~5.5

  15

500x500

   YAT-3GHz

10

1.8

  ~3

  15

500x500

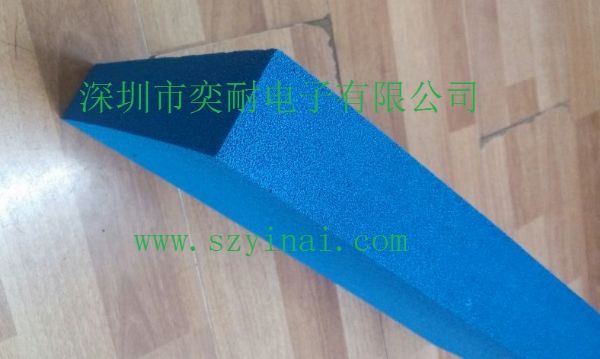

五、GCT隔离衰减型泡沫平板吸波材料是针对优化隔离衰减而设计的,主要用于设备内部吸收表面电流,减少腔体自激。标准厚度为3mm、4mm、6mm和9mm。

34

型号

3GHz的隔离衰减-dB

10GHz的隔离衰减-dB

尺寸mm

GCT-30

24

45

500x500

GCT-28

20

40

500x500

GCT-26

15

500x500

GCT-24

11

24

500x500

GCT-22

7

15

500x500

GCT-20

4

7.0

500x500

GCT-18

2.5

4.5

500x500

GCT-16

1.5

2.2

500x500

GCT-14

1.0

1.7

500x500

六、YATT型厚度更薄的平板吸波材料,厚度较YAT型薄,吸收性能也有所下降,但使用频带较宽。也有工作于C波段和Ku波段的较宽频带吸波材料。

型  号

厚 度mm

重量Kg/m2

使用频率GHz

垂直入射的反射率-dB

尺寸mm

 YATT-3mm,10GHz

3

0.4

  ~10

  10

500x500

YATT-4mm,4GHz

4

0.5

  ~4

  5

500x500

YATT-6mm,2GHz

6

0.7

  2

  4

500x500

七、YML型是通过电阻渐变而达到宽频带吸收的多层平板型吸波材料,可弯曲,室内使用。另有可室外使用的耐候型材料YML-WP。

型  号

厚 度mm

重量Kg/m2

使用频率GHz

垂直入射的反射率-dB

尺寸mm

     YML-25

25

2.7

  5~10

  17~25.

500x500

     YML-50

50

5.2

  2.5~10

  17~25.

500x500

YML-100

100

10.3

  1.2~10

  17~25.

500x500

 YML-25WP

25

2

  5~10

  17~25.

500x500

 YML-50WP

50

3.8

  2.5~10

  17~25.

500x500

  YML-100WP

100

7.2

  1.2~10

  17~25.

500x500
