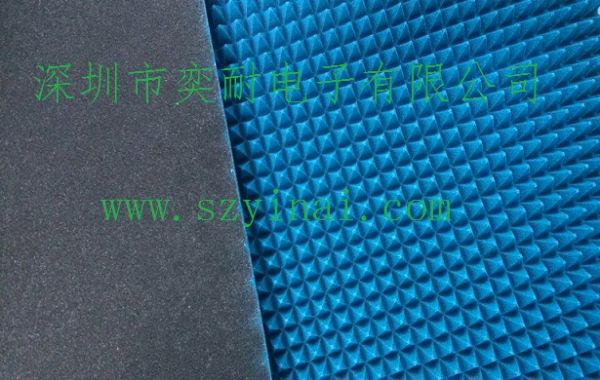

吸波材料泡棉改善整机电磁兼容性能
发布时间:2017.03.22  来源:  浏览次数:1426次

吸波材料泡棉改善整机电磁兼容性能

在益重要的隐身和电磁兼容(EMC)技术中,电磁波吸收材料的作用和地位十分突出,已成为现代军事中电子对抗的法宝和“秘密武器”,其工程应用主要在以下几个方面。

3.1 隐身技术


在飞机、导弹、坦克、舰艇、仓库等各种武器装备和军事设施上面涂复吸收材料,就可以吸收侦察电波、衰减反射信号,从而突破敌方雷达的防区,这是反雷达侦察的一种有力手段,减少武器系统遭受红外制导导弹和激光武器袭击的一种方法。如美国B-1战略轰炸机由于涂复了吸收材料,其有效反射截面仅为B-52轰炸机的1/50;在0H-6和AH-1G型眼镜蛇直升机发动机的整流罩上涂复吸收材料后可使发动机的红外辐射减弱90%左右。在1990年的海湾战争中,美国首批进入伊拉克境内的F-117A飞机就是涂复了吸收材料的隐形飞机,它们有效避开了伊拉克的雷达监测。


据悉,瑞典海军如今研制成功的世界上第一艘隐形战舰已投入使用,美、英、日、俄等国均已研制出自己的隐形坦克和其它隐形作战车辆。此外,电磁波吸收材料还可用来隐蔽着落灯等机场导航设备及其它地面设备、舰船桅杆、甲板、潜艇的潜望镜支架和通气管道等设备。


3.2 改善整机电磁兼容性能


飞机机身对电磁波反射产生的假信号,可能导致高灵敏机载雷达假截获或假跟踪;一驾飞机或一艘舰船上的几部雷达同时工作时,雷达收发天线间的串扰有时十分严重,机上或舰上自带的干扰机也会干扰自带的雷达或通信设备……。为减少诸如此类的干扰,国外常用吸收材料优良的磁屏蔽来提高雷达或通信设备的性能。如在雷达或通信设备机身、天线和周围一切干扰物上涂复吸收材料,则可使它们更灵敏、更准确地发现敌方目标;在雷达抛物线天线开口的四周壁上涂复吸收材料,可减少副瓣对主瓣的干扰和增大发射天线的作用距离,对接收天线则起到降低假目标反射的干扰作用;在卫星通信系统中应用吸收材料,将避免通信线路间的干扰,改善星载通信机和地面站的灵敏度,从而提高通信质量。


3.3 RFID天线抗金属隔离应用


此应用主要是利用一类高磁道率,低损耗型吸波材料的高磁道率特性;使用时,将吸波片插入13.56MHz回形天线和金属基板之间, 增加感生磁场通过吸波材料本身,减少通过金属板的几率, 从而减少感生涡流在金属板中产生,进而减少感生磁场的损耗, 同时,因为吸波片的插入,实测的寄生电容也会减少,频率偏移减少,与读卡器的共振频率相一致,从而改善读卡距离,当然改善程度取决于吸波材料特性的优良程度.





3.4 安全保护


由于高功率雷达、通信机、微波加热等设备的应用,防止电磁辐射或泄漏、保护操作人员的身体健康是一个全新而复杂的课题,吸收材料就可达到这一目的。另外,如今的家用电器普遍存在电磁辐射问题,通过合理使用吸收材料及其元器件也可有效地加以抑制。

3.5 微波暗室


由吸收体装饰的壁面构成的空间称为微波暗室。在暗室内可形成等效无反射的自由空间(无噪音区),从四周反射回来的电磁波要比直射电磁能量小得多,并可忽略不计。微波暗室主要用于雷达或通信天线、导弹、飞机、飞船、卫星等特性阻抗和耦合度的测量、宇航员用背肩式天线方向图的测量以及宇宙飞船的安装、测试和调整等,这既可消除外界杂波干扰和提高测量精度与效率(室内可全天候工作),还可保守秘密。
