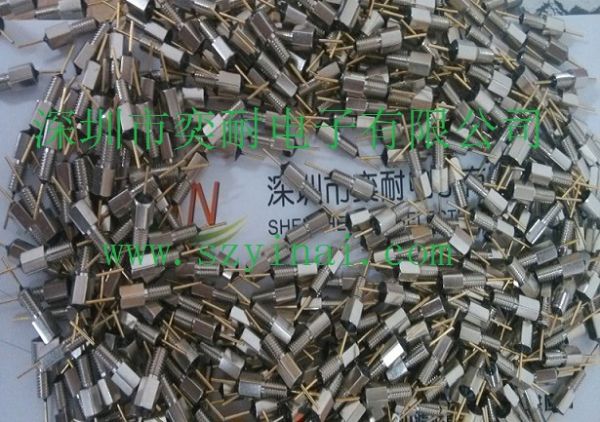

穿心电容,因为它是在瓷管上涂以金属层,内外形成两个极。因为管是空的所以称为穿心电容。它是一种三端电容,但与普通的三端电容相比,由于它直接安装在金属面板上,因此它的接地电感更小,几乎没有引线电感的影响,另外,它的输入输出端被金属板隔离,消除了高频耦合,这两个特点决定了穿心电容具有接近理想电容的滤波效果。并且,它又是干扰滤波的理想器件。
穿心电容的简介
穿心电容(又名馈通、测控系统等领域。
穿心电容的分类
1、C 型
这是一种避免高频对地的噪音干扰的低自感应装置,成本低廉,适合应用于高阻抗源和高负载的场合。
2、L 型
这是款带有电感元件和电容元件的穿心电容,这种典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。注意:其电感元件应当面向低阻抗源
3、Pi 型
Pi 型是由两个电容元件和在两个电容元件之间的一个电感元件组成,对阻抗源和负载均表现为低阻抗。Pi型滤波器比C型,L型结构提供更好的高频滤波性能
穿心电容的特性及应用
1)焊接式穿心电容
焊接式穿心电容是对于安装空间狭小时最理想的产品;
应用:主要用于滤波信号、数据线和AC电源线;
电信设备、传输设备、微波滤波器、工控机、复合电路滤波器组件;
尺寸小:有效利用空间;
额定电压:可达1000VDC;
多种电路结构:C型、Pi型、L型电路都可以提供;
高温构造:可以防止安装时的回流;
认证:可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)认证的滤波器;
2)树脂密封螺纹式穿心电容
树脂密封螺栓式穿心电容用所配的螺母和垫圈可以很方便地安装到通孔位置;
在坚固外壳的两端用树脂密封提供良好的环境保护;
应用:主要用于信号、数据线、DC电源线滤波;其中微型挤压安装或螺装是应用在不宜焊接时的理想选择,适合微波及其他高频应用;
电压:可到达2500VDC/240VAC
认证:可供MIL-F-15733认证产品
电路结构:C型、L型、Pi型
3)高电流高电压树脂密封穿心电容
应用:高电流滤波器主要应用于高流开关式电源、DC充电系统;
高电压滤波器主要应用于高压电源、坚固螺栓式结构容易安装;
特点:高电流可达100Amps
电压:可达2500VDC和240VAC@400HZ
4)玻璃密封高性能穿心电容
采用玻璃密封装、具有优良EMI滤波性能;对那些在恶劣的环境仍要求高可靠性滤波的, 这款产品是最好的选择,可供10KHz 到大于10GHz的宽频高性能EMI滤波,玻璃密封系列高度防潮、 防腐蚀、防其他可能在军事应用中遇到的恶劣环境的影响。
应用:电源、信号线、火箭点火装置、飞机、军事通讯、医疗设备、多段式滤波;
优化设计: 多种尺寸形状及C 、L和Pi型电路供选择、瞬间抑制Pi、T、&TT电路可选;
可靠性: 参照MIL-F-15733和MIL-F-28861标准制造、符合QPL要求;
基于MIL-F-28861、太空应用“S”级水平
FED/MIL认证: 符合MIL-F-15733和 MIL-F-28861标准
特性: 插入损耗范围 0.01MHz-10GHz
电容量和温度特性: 1pF-1μF;NPO、X7R、Z5U等
温度范围: -55℃-+125℃ ;-40℃-+85℃
最大电压值: 400VDC 240VAC@400Hz
最大电流: 30Amps
|
