导电泡棉,全方位导电泡棉,导电布衬垫,导电布泡沫芯衬料
一、产品说明：

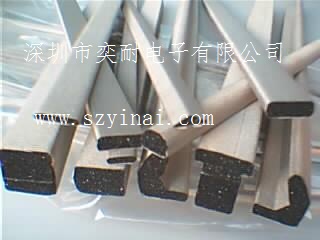

导电泡棉屏蔽衬垫是由阻燃的导电的编织布（可以选择不阻燃）包裹在压缩性能非常好的聚氨酯（尿烷）泡沫芯上；
导电布具有良好的表面导电性，可以很容易用胶粘带固定在需屏蔽器件上；
有不同的剖面形状、安装方法、UL等级及屏蔽效能的屏蔽材料可供选择。
二、产品特点：
导电布表面电阻率低，可发挥同金属般优异的导电性能，具备较高的接地和屏蔽效果；
具备一定的环境密封效果；
芯材料使用PU泡棉，减化表面压力，复原力极佳，使得选择多样化；
因该衬料为表面光滑且富柔软性导电纤维，故可适合于各种附着面的形状，使得安装方便；
在安装于机箱、机柜等物体时，比一般的粘附贴纸更易粘着；
该衬料有阻燃材料规格可以放心使用；
三、应用场合：
导电布衬垫适用于电磁屏蔽、防静电、接地场合；
广泛运用通讯机箱机柜、笔记本电脑、电脑及周边设备、自动化和军用设备领域的各种场合；无线通信，医疗及其他电子类产品等；
不适合于湿热环境中和较大压力的场合、不适合于经常开关和有铰链连接的场合。
四、技术参数：
屏蔽效果：
|
频率 |
100MHz |
200MHz |
500MHz |
1GHz |
5GHz |
10GHz |
18GHz |
|
衰减 |
95 |
110 |
115 |
120 |
110 |
100 |
95 |
导电布厚度：0.1mm
导电布表面电阻率：0.02---0.08ohms/square
工作温度范围：-40-+85℃
耐磨性能实验：十万次以上
压缩设定：≤20%
尺寸公差：宽、高 ±0.5mm
五、产品定型：
|
VFD011 |
F1 |
100 |
Y |
1 |
|
导电布衬垫 |
外形代码 |
长度 |
阻燃 |
背胶 |
|
|
参考列表 |
1mm=1
1m =100 |
阻燃 Y
不阻燃 N |
带背胶 1
不带背胶 2 |
六、形状规格：

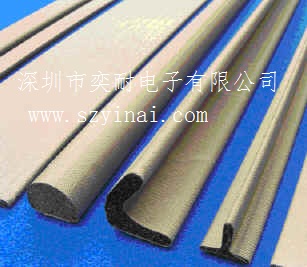

长方形、正方形、D形、C形、P形、双D形、L形、椭圆形、圆形、T形、铃形、J形；
I/O连接器接口衬垫、D-SUB连接器系列、USB接口系列；
其他客户特定形状；
|
矩形导电布衬垫 |
|
NO. |
高 |
宽 |
|
F1 |
0.50 |
4.00 |
|
F2 |
1.00 |
4.00 |
|
F3 |
1.00 |
5.00 |
|
F4 |
1.00) |
7.00 |
|
F5 |
1.00 |
10.00 |
|
F6 |
1.50 |
4.00 |
|
F7 |
1.60 |
5.00 |
|
F8 |
1.80 |
14.00 |
|
F9 |
2.00 |
4.00 |
|
F10 |
2.00 |
7.00 |
|
F11 |
2.00 |
10.00 |
|
F12 |
2.00 |
21.00 |
|
F13 |
3.00 |
3.00 |
|
F14 |
3.00 |
4.00 |
|
F15 |
3.18 |
6.35 |
|
F16 |
3.18 |
9.53 |
|
F17 |
3.18 |
12.70 |
|
F18 |
3.18 |
20.32 |
|
F19 |
3.18 |
47.00 |
|
F20 |
3.30 |
4.83 |
|
F21 |
5.08 |
5.08 |
|
F22 |
5.08 |
7.60 |
|
F23 |
6.00 |
6.00 |
|
F24 |
6.35 |
9.53 |
|
F25 |
6.35 |
12.70 |
|
F26 |
9.53 |
9.53 |
|
F27 |
9.53 |
12.70 |
|
F28 |
12.70 |
12.70 |
|
D形导电布衬垫 |
|
NO. |
高 |
宽 |
|
D1 |
1.52 |
3.80 |
|
D2 |
2.30 |
2.30 |
|
D3 |
2.30 |
3.80 |
|
D4 |
2.54 |
6.35 |
|
D5 |
2.74 |
3.80 |
|
D6 |
2.79 |
5.72 |
|
D7 |
3.05 |
3.80 |
|
D8 |
3.05 |
6.35 |
|
D9 |
3.18 |
2.30 |
|
D10 |
3.56 |
6.35 |
|
D11 |
3.56 |
9.65 |
|
D12 |
3.94 |
6.35 <, /TD> |
|
D13 |
4.00 |
3.80 |
|
D14 |
4.00 |
6.00 |
|
D15 |
4.57 |
10.16 |
|
D16 |
6.35 |
9.53 |
|
D17 |
9.53 |
12.70 |
|
|
|
|
|
C形导电布衬垫 |
|
NO. |
高 |
宽 |
|
C1 |
6.35 |
7.11 |
|
C2 |
9.78 |
10.67 |
|
C3 |
10.00 |
16.00 |
|
C4 |
10.67 |
11.80 |
|
C5 |
15.00 |
14.00 |
|
C6 |
17.5 |
14.73 |
