全系列屏蔽波导通风窗,蜂窝屏蔽波导窗

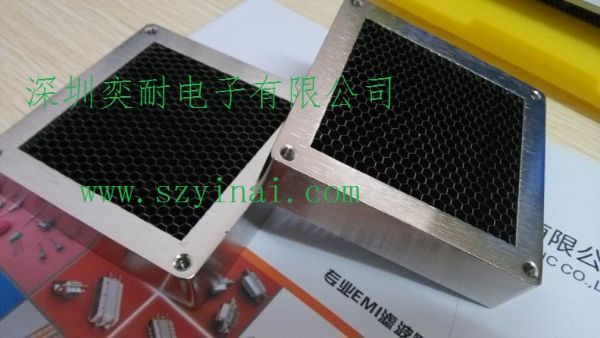

产品特点：屏蔽波导通风窗是由加边框的六角形蜂窝芯材构成。在保证高效通风的前提下，同时利用屏蔽波导高通低阻的原理对电磁波进行有效的EMI屏蔽。一般来说，屏蔽波导的屏蔽原理是：L≥5D（L：波导长度、D：波导截面最大直径），所以屏蔽波导通风窗的屏蔽效能取决于波导的长度（即蜂窝芯的厚度、蜂窝芯孔径的大小）。
蜂窝芯和边框的材质：
蜂窝芯和边框的材质有：钢制、铝合金制、铜制；不锈钢制
钢制的波导：坚固、机械应力强、宽带屏效优良；
铝制的波导：重量轻、抗电化学腐蚀能力好、但机械应力较差；
铜制的波导：坚固、机械应力强、耐烟雾能力优良。
波导的长度：
标准的厚度有：6.35mm、12.7mm、25.4mm、30mm、40mm、45mm；
蜂窝芯的孔径：
标准的孔径有：1.6mm、2.4mm、3.2mm、6.4mm
表面镀层：
导电氧化后，可镀锡、镀镍、镀锌、镀铬
来提高屏效和抗恶劣环境的腐蚀能力
EndFragment-->
用场合：
广泛应用于需要同时满足设备通风散热和电磁屏蔽、电磁脉冲、防信息泄漏要求的场合；如有通风散热要求的各种军用电子设备、移动指挥控制设备、屏蔽室等高等级场合。
EMI屏蔽效能：
|
波导类别 |
磁场100KHz |
电场10MHz |
平面波1GHz |
平面波10GHz |
|
铝制波导蜂窝板 |
65dB |
110dB |
95dB |
85dB |
|
钢制/ 铜制蜂窝板 |
85dB |
135dB |
115dB |
110dB |
|
超薄防尘屏蔽板 |
60dB |
125dB |
75dB |
55dB |
|
新型发泡波导 |
105dB |
110dB |
93dB |
78dB |
|
