全系列屏蔽箱吸波材料，平板橡胶吸波材料选型
一、MAT型薄层橡胶平板吸波材料
厚度薄，可弯曲。在较窄的频率范围内达到最佳吸收。从吸收原理上，属于干涉型。在中心频率，垂直入射反射率Rw可达-17~-25dB。垂直入射反射率Rw可达 -13dB、-10dB的相对频宽分别为24%和35%。入射角30°内性能变化不大，45°约为 -15dB，60°时垂直极化约为-7dB，水平极化约为-13dB。
MAT型为灰色，强度好，耐老化，可-50~+100℃工作，另有硅橡胶型可在-50~+180℃工作。
MAT型必须紧贴金属基底使用。
|
型 号 |
厚 度
mm |
重量
Kg/m2 |
使用频率GHz |
垂直入射的反射率
-dB |
每块大小
mm |
|
MAT-15G |
1.2 |
3.7 |
~15 |
17~20 |
200x200 |
|
MAT-10G |
1.7 |
5.0 |
~10 |
17~20 |
200x200 |
|
MAT-9.4G |
1.8 |
5.2 |
~9.4 |
17~20 |
200x200 |
|
MAT-5.5G |
2.8 |
9 |
~5.5 |
17~20 |
200x200 |
|
MAT-3G |
5.5 |
16 |
~3 |
17~20 |
200x200 |
|
MAT-2G |
7.5 |
22 |
~2 |
15~20 |
200x200 |
二、MATT型厚度更薄频带更宽的橡胶平板
频宽、中心频率和材料厚度可以根据客户的要求设计，中心频率较MAT型降低为-13~-17dB，有的材料低至-10dB，但频宽增加很多。
|
型 号 |
厚度
mm |
重量
Kg/m2 |
使用频率
GHz |
垂直入射反射率 -dB |
达到-10dB频率范围 GHz |
|
MATT-1.5mm,5.5G |
1.6 |
6.8 |
5.5 |
15 |
4.1~6.9 |
|
MATT-2.7mm,3G |
2.7 |
11.5 |
3 |
15 |
2.2~3.8 |
三、MKT型性能各方面接近于MAT型，中心频率吸收率略优于MAT，频带略窄。
MAT/MATT/MKT型可贴于雷达底盘、机场照明灯、船航桅杆、磁控管外罩及设备内部等吸收杂波，消除干扰，它必须紧贴金属基底使用，使用温度为-50~+100℃。
MAL型橡胶平板多层材料
通过多层电磁渐变以达到宽频带吸收。其中又分双层橡胶平板RR，橡胶圆柱RC和橡胶泡沫复合平板RF。工作频率一般为2~18GHz，紧贴金属基底使用，使用温度-50~+100℃。另有1~18GHz材料。
|
型 号 |
厚度
mm |
重量
Kg/m2 |
使用频率
GHz |
垂直入射的反射率 -dB |
|
最大 |
平均 |
|
MAL-2～18GHz RR |
2.5 |
11 |
2～18GHz |
5 |
8 |
|
MAL-2～18GHz RC |
5 |
13 |
2～18GHz |
8 |
12 |
|
MAL-2～18GHz RF |
10 |
10 |
2～18GHz |
8 |
12 |

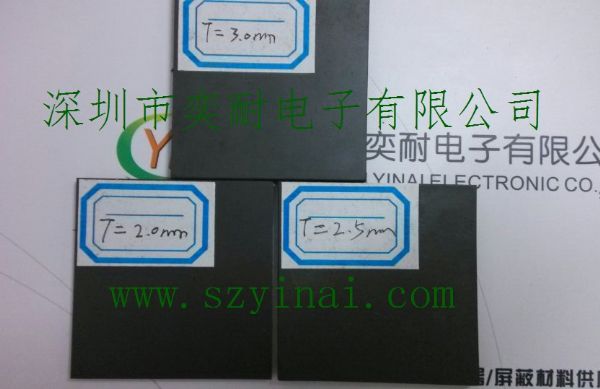

以下实物图片厚度为三款常用：2.0mm，2.5mm，3.0mm
|
