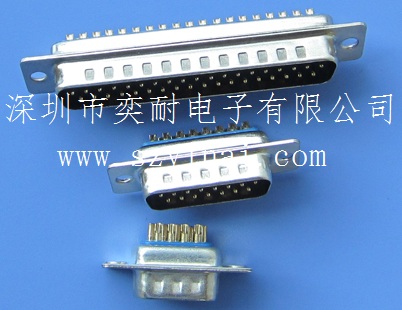

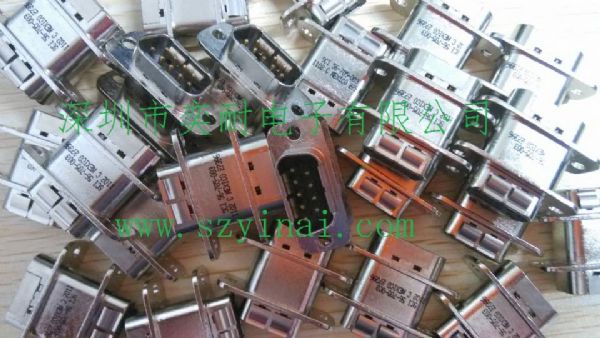

D型滤波连接器，DB9滤波转接器，标准DB25针滤波器
1.额定电流：5A
2.接插针数：9针（孔）、15针（孔）、25针（孔）、37针（孔）
3.接触电阻：≤ 10mΩ
4.绝缘电阻：Ri ≥ 1×109Ω
5.滤波电容量：10pF ~ 10000pf
6.介质损耗：tgδ ≤ 2.0 %
7.额定电压：UR= 50、100、200VDC
8.耐压：UT = 2.5UR 持续1分钟，应无击穿或飞弧现象；
9.温度范围：(a) 工业级 -25~+85℃
(b) 普军级-40~+125℃ 高温老化、筛选，温度冲击试验
(c) 军用级-55~+125℃ 高温老化、筛选，温度冲击试验
10.焊接温度：280℃ 3s
材料特性
1.接触件材料：铜合金（车制），镍 - 金镀层
2.外壳材料：钢、黄铜，光亮镍镀层
3.绝缘板材料：阻燃热塑性工程塑料，黑色
4.安装配套件：屏蔽衬垫、六角螺柱（孔）、安装螺母
5.环保认证：符合欧洲Rohs 指令
适用场合
测试仪器、屏蔽箱、计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备等等......
节省成本
低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间
高性能滤波器转接器，工作频率1GHZ插入损耗达到70DB以上
|
