EMI滤波连接器对于解决电缆造成的干扰十分有效

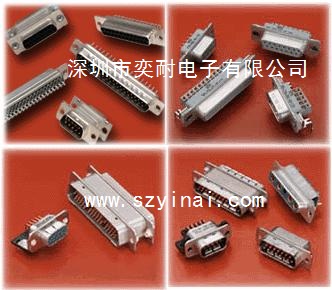

一、普通陶瓷电容D型滤波连接器
应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；
节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；
优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；
插入损耗范围：1M-18GHZ或以上
温度范围：-40℃-+125℃
最大电压植：300VDC
最大电流值：5Amps
二、高性能D型滤波连接器
应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备；
优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体
式设计提供优越的EMI屏蔽效果；
优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；
多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；
可靠性： 连接器的每一针100%经过严格的规范测试、确保整体性能；
插入损耗范围：1M-18GHZ或以上
电容量和温度特性：5000PF NPO Z5U/X7R
温度范围：-55℃-+125℃
最大电压值：1000VDC
最大电流值：5Amps
EMI滤波连接器对于解决电缆造成的干扰十分有效。但是滤波连接器的价格一般较高，并且不是所有型号的连接器都有对应的滤波连接器。这给实际工程带来很大不便。如果对空间的限制不严，可以自己制作滤波连接器，其效果与成品相同(甚至更好，因为有些成品滤波连接器内的滤波器件接地不太可靠)，只是需要额外的加工费和安装空间。自制滤波连接器的方法有两个，一个是在设备面板上安装上选好的连接器后，在连接器的后面装一个屏蔽盒，屏蔽盒上安装馈通滤波器（或滤波阵列板）。另一个方法是将选好的连接器与馈通滤波器（阵列板）安装在一个独立的金属盒内，构成一个滤波部件。

|
