| 三端贴片EMI滤波器 |
|
发布时间：2013.04.17 来源： 浏览次数：3063次
|
商品名称：三端贴片EMI滤波器
规格：0603,0805,1206,1806
介质：COG,X7R
温度：-55℃~+125℃
电压：25V,50V,100V,200V
容量：10pF~560nF
产品特点及应用
· 体积小，适用于PCB板的滤波设计
· 额定电流小，适用信号线直流滤波
· 以接地方法滤除高频噪音
· 数字线路的理想EMI滤波器
· 额定温度-55℃~+125℃
· COG和X7R介质
· 22pF~100nF容量可供选择
· 滤波效果可达1G以上
电气性能指标
|
电气设置 |
C型滤波器 |
|
容量误差 |
±20% |
|
额定电压 |
100V dc,100V dc,50V dc,25V dc |
|
抗电强度 |
2.5倍额定电压5秒。充电流≤50mA |
|
额定电流 |
300mA dc |
|
绝缘电阻 |
100GW或1000s 较小者 |
|
DC电阻（最大） |
0.35W（1206/1806），0.4W（0805） |
|
工作温度 |
-55℃~+125℃ |

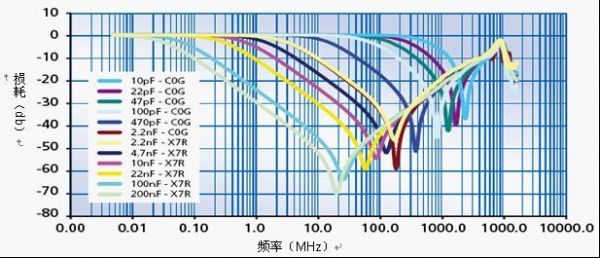

容量滤波曲线图示
|
|
